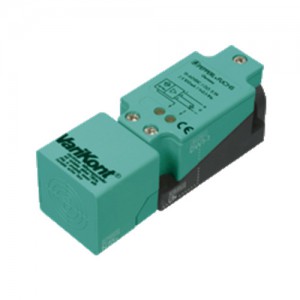

参数表节选：的技术参数 NBB20-U1K-N0
传感器头双向和可旋转
20 mm，齐平
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常闭 (NC) | |
| 输出类型 | NAMUR | |
| 额定工作距离 | 20 mm | |
| 安装 | 齐平 | |
| 确保操作距离 | 0 ... 16,2 mm | |
| 实际工作距离 | 18 ... 22 mm | |
| 衰减系数 rAl | 0,37 | |
| 衰减系数 rCu | 0,35 | |
| 衰减系数 r304 | 0,79 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8,2 V （Ri 约 1 kΩ） | |
| 开关频率 | 0 ... 250 Hz | |
| 迟滞 | 1 ... 15 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 是 | |
| 电流消耗 | ||
| 未检测到测量板 | ≥ 3 mA | |
| 检测到测量板 | ≤ 1 mA | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 1697 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 电磁兼容性 | NE 21:2007 | |
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| EAC 符合性 | TR CU 012/2011 | |
| UL 认证 | ||
| 普通位置 | E87056 | |
| 危险位置 | E501628 | |
| 控制图 | 116-0451 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) | |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) | |
| 机械规格 | ||
| 连接类型 | 螺丝接线端子 | |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
|
| 线芯横截面积 | 达 2.5 mm2 | |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 | |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | |
| 外壳材料 | PA | |
| 感应面 | PA | |
| 防护等级 | IP66 / IP68 / IP69K | |
| 质量 | 225 g | |
| 注意 | 拧紧扭矩：1.8 Nm（外壳） | |
| 设备保护级别 Ga | ||
| CE 标志 | [*PD-Z02585A*] | |
| ATEX 标记 | II 1G Ex ia IIC T6…T1 Ga 防爆标记也能印在封装标签上。 |
|
| 标准 | EN 60079-0:2012+A11:2013 EN 60079-11:2012 点燃保护“本质安全型” 使用仅限于以下规定的条件 |
|
| 相应的类型 | NBB20-U.K-N0... | |
| 有效内部电容 | max. 110 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 | max. 200 µH ；考虑使用 10 米长电缆。 | |
| 环境温度 | 有关连接的电路类型、最高许可环境温度、温度等级以及有效内部电抗值之间关系的详细信息，请参见 EC 型式检验证书。 | |
| 设备保护级别 Gb | ||
| CE 标志 | [*PD-Z02585A*] | |
| ATEX 标记 | II 1G Ex ia IIC T6…T1 Ga 防爆标记也能印在封装标签上。 |
|
| 标准 | EN 60079-0:2012+A11:2013、EN 60079-11:2012 点燃保护“本质安全型” 使用仅限于以下规定的条件 |
|
| 相应的类型 | NBB20-U.K-N0... | |
| 有效内部电容 | max. 110 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 | max. 200 µH ；考虑使用 10 米长电缆。 | |
| 最高许可环境温度 | 有关连接的电路类型、最高许可环境温度、温度等级以及有效内部电抗值之间关系的详细信息，请参见 EC 型式检验证书。 | |
| 设备保护级别 Gc (ic) | ||
| 认证 | PF 13 CERT 2895 X | |
| CE 标志 | [*PD-Z02586A*] | |
| ATEX 标记 | II 3G Ex ic IIC T6…T1 Gc 防爆标记也能印在封装标签上。 |
|
| 标准 | EN 60079-0:2012、EN 60079-11:2012 点燃保护类别“ic” 使用仅限于以下规定的条件 |
|
| 有效内部电容 | max. 110 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 | max. 200 µH ；考虑使用 10 米长电缆。 | |
| 特殊条件 | ||
| 对于 Pi=34 mW，Ii=25 mA，T6 | 73 °C (163,4 °F) | |
| 对于 Pi=34 mW，Ii=25 mA，T5 | 88 °C (190,4 °F) | |
| 对于 Pi=34 mW，Ii=25 mA，T4-T1 | 100 °C (212 °F) | |
| 对于 Pi=64 mW，Ii=25 mA，T6 | 66 °C (150,8 °F) | |
| 对于 Pi=64 mW，Ii=25 mA，T5 | 81 °C (177,8 °F) | |
| 对于 Pi=64 mW，Ii=25 mA，T4-T1 | 100 °C (212 °F) | |
| 对于 Pi=169 mW，Ii=52 mA，T6 | 45 °C (113 °F) | |
| 对于 Pi=169 mW，Ii=52 mA，T5 | 60 °C (140 °F) | |
| 对于 Pi=169 mW，Ii=52 mA，T4-T1 | 89 °C (192,2 °F) | |
| 对于 Pi=242 mW，Ii=76 mA，T6 | 30 °C (86 °F) | |
| 对于 Pi=242 mW，Ii=76 mA，T5 | 45 °C (113 °F) | |
| 对于 Pi=242 mW，Ii=76 mA，T4-T1 | 74 °C (165,2 °F) | |
| 设备保护级别 Da | ||
| ATEX 标记 | II 1D Ex ia IIIC T135°C Da 防爆标记也能印在封装标签上。 |
|
| 标准 | EN 60079-0:2012+A11:2013 EN 60079-11:2012 点燃保护“本质安全型” 使用仅限于以下规定的条件 |
|
| 相应的类型 | NBB20-U.K-N0... | |
| 有效内部电容 | max. 110 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 | max. 200 µH ；考虑使用 10 米长电缆。 | |
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
| 类别 | 1G; 2G; 3G; 1D | |
