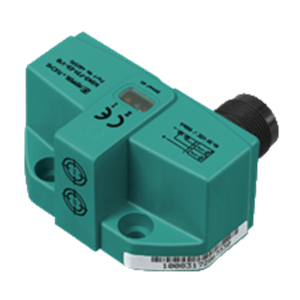

电感式传感器 NCN3-F31-N4-V18-Y223963
直接安装在标准执行器上
固定设置
EC 型式检验证书 TüV99 ATEX 1479X
可达 SIL 2，符合 IEC 61508 标准
系列: 双传感器, 外壳材料: PBT, 输出类型: 2 线, 安装: 齐平安装, 电压类型: DC, 防护等级: IP67
参数表节选：的技术参数 NCN3-F31-N4-V18-Y223963
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常闭 (NC) | |
| 输出类型 | NAMUR | |
| 额定工作距离 | 3 mm | |
| 安装 | 齐平安装 | |
| 确保操作距离 | 0 ... 2,4 mm | |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 | |
| 驱动器件 |
不锈钢 1.4305 / AISI 303 8,5 mm x 8,5 mm x 0,5 mm |
|
| 衰减系数 rAl | 0,5 | |
| 衰减系数 rCu | 0,4 | |
| 衰减系数 r304 | 1 | |
| 衰减系数 rSt37 | 1,3 | |
| 衰减系数 rBrass | 0,6 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8,2 V （Ri 约 1 kΩ） | |
| 开关频率 | 0 ... 3 kHz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 是 | |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 | |
| 电流消耗 | ||
| 未检测到测量板 | ≥ 3 mA | |
| 检测到测量板 | ≤ 1 mA | |
| 可用前的时间延迟 | ≤ 1,1 ms | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 2 | |
| MTTFd | 1470 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR |
EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 电磁兼容性 | NE 21:2007 | |
| 标准 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| IECEx 认证 | ||
| 设备保护级别 Ga | IECEx TUN 17.0021X | |
| 设备保护级别 Gb | IECEx TUN 17.0021X | |
| 设备保护级别 Da | IECEx TUN 17.0021X | |
| 设备保护级别 Mb | IECEx TUN 17.0021X | |
| ATEX 认证 | ||
| 设备保护级别 Ga | TüV 99 ATEX 1479 X | |
| 设备保护级别 Gb | TüV 99 ATEX 1479 X | |
| 设备保护级别 Gc (ic) | PF13CERT2895 X | |
| 设备保护级别 Da | TüV 99 ATEX 1479 X | |
| UL 认证 | cULus 认证，一般用途 | |
| 普通位置 | E87056 | |
| 危险位置 | E501628 | |
| 控制图 | 116-0456 | |
| CSA 认证 | 通过 cCSAus 认证，一般用途 | |
| CCC 认证 | ||
| 危险位置 | 2020322315002262 | |
| NEPSI 认证 | ||
| NEPSI 认证 | GYJ19.1410X | |
| 环境条件 | ||
| 环境温度 |
-25 ... 100 °C (-13 ... 212 °F) 注意： 该产品具有相同的产品名，但零件号不同，其上一代产品的温度范围有限（不超过 +70 °C）。 此处说明的温度范围（不超过 +100°C）仅适用于零件号为 2239** 的传感器。 |
|
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) | |
| 机械规格 | ||
| 连接（系统侧） | V18 连接器 | |
| 外壳材料 | PBT | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
